機載激光雷達測量系統在地形測量測繪中的應用
項目背景
地形測繪是獲取位置空間信息的重要手段。與傳統測量相比較，機載激光雷達白天黑夜均可測量，能夠大幅度提高工作效率；多回波技術穿透植被可節省人力，也減少傳統測量中人為因素帶來的誤差，在地形測量中應用前景廣闊。
一、測區概況
該項目位于中部某省內，測區為平地地形，地勢起伏較小，高低最大落差20米，區域內有一條主干道，周邊植被茂密且有數處較密集的居民聚集地。

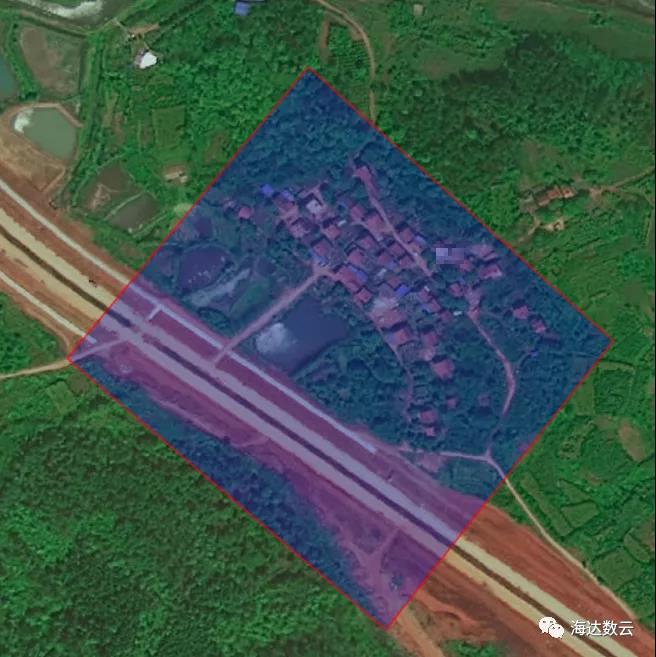

測區范圍
二、項目需求及難點
精度要求：
1、點密度要求優于16pt/㎡；
2、精度要求：水平/垂直：≤5cm，滿足1：500地形測繪。
項目難點：
1、地形復雜：測區植被茂密，傳統測量方式無法高效獲取測區準確的高程數據；
2、任務時間緊：需求3天時間內完成測區的數據采集及成果數據輸出任務；
3、轉場難度大：測區內路況復雜，傳統測繪設備轉場耗時費力；
三、解決方案

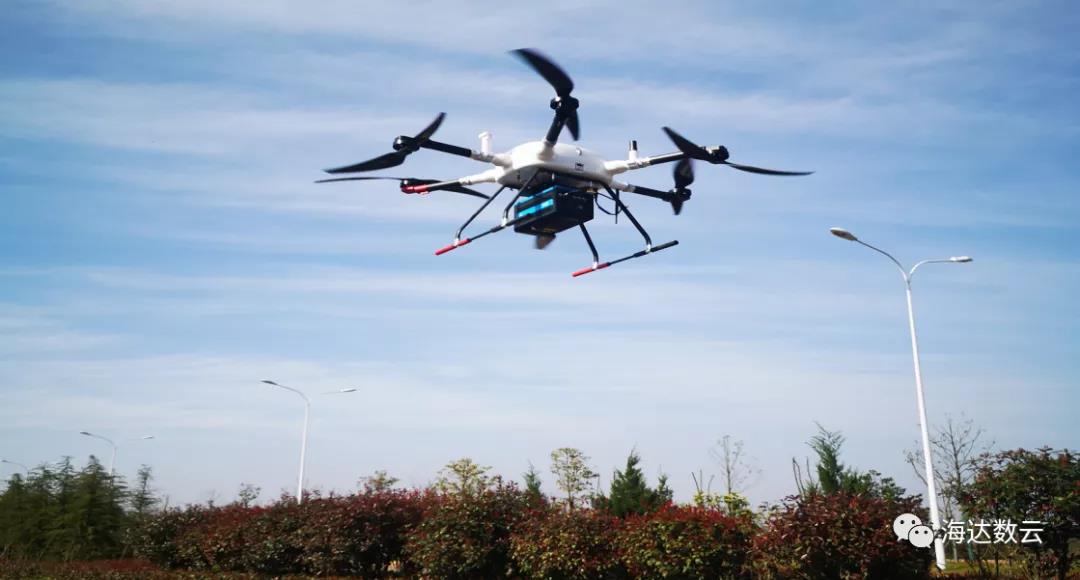

本次項目采用智喙PM-1500機載激光測量系統，搭載龍騰多旋翼無人機平臺進行作業。
系統優勢：
200萬點/秒超高點頻
1500米超長測程
支持4次回波，反饋真實地貌
作業現場可實時掌控
無懼炸機，摔壞無限次包賠
四、成果展示

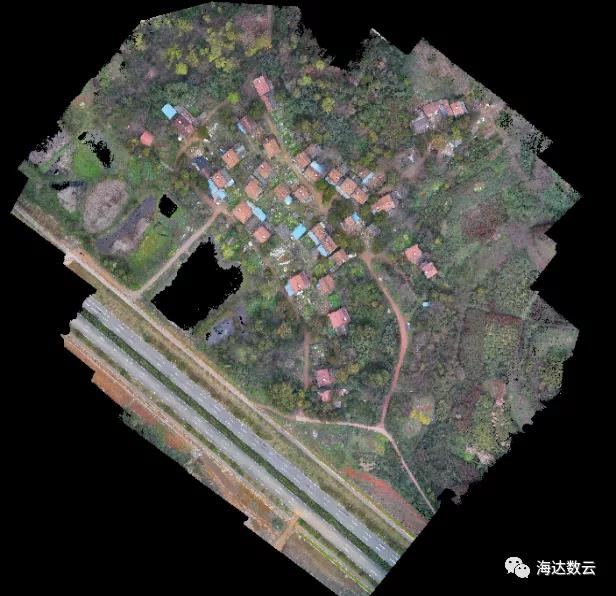

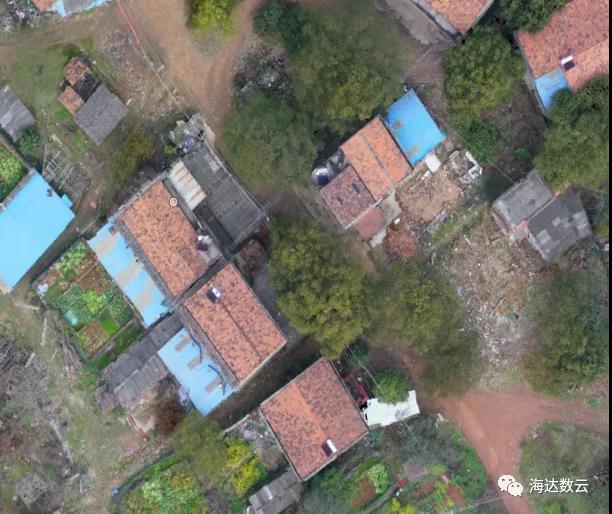

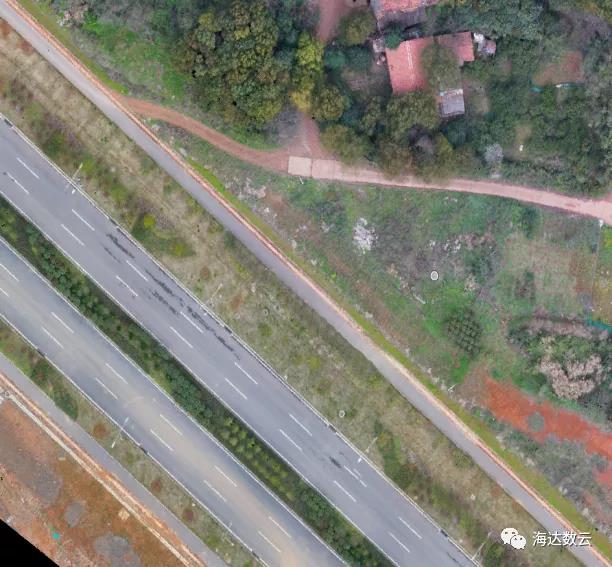

無人機搭載智喙PM-1500機載激光作業時，能同步獲取原始激光點云數據及原始影像數據，兩者數據能為后續成果輸出提供有力保障。
航線規劃
|
|
|
|
 |
 |
|
 |
 |

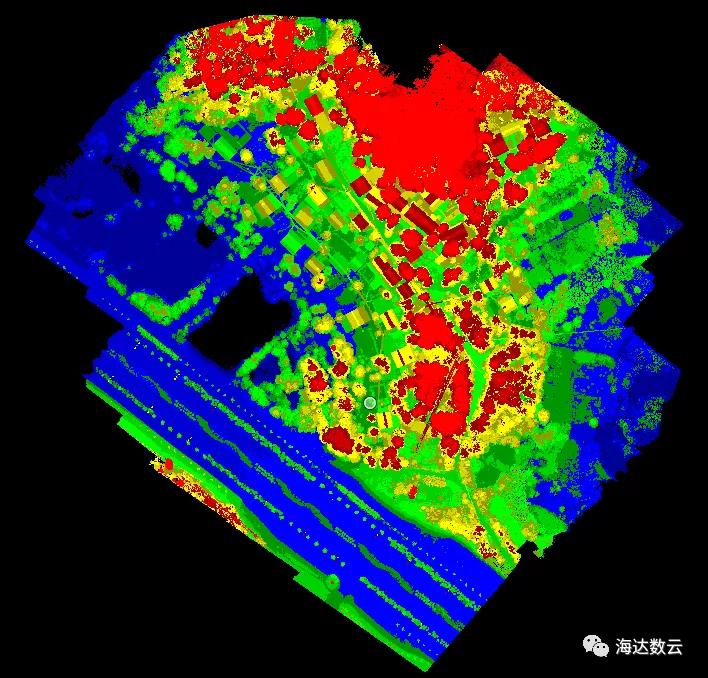

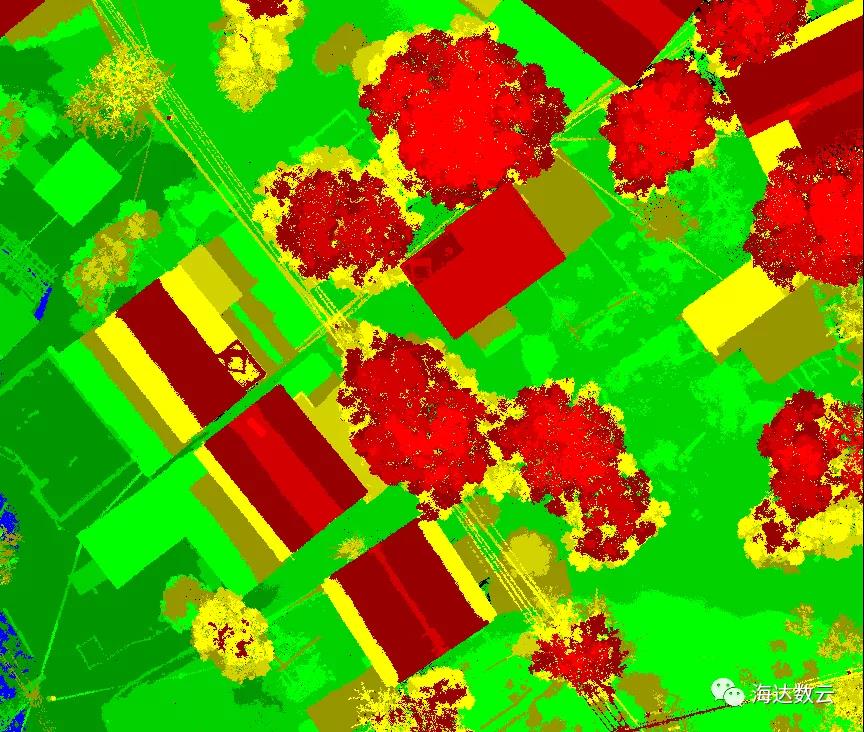

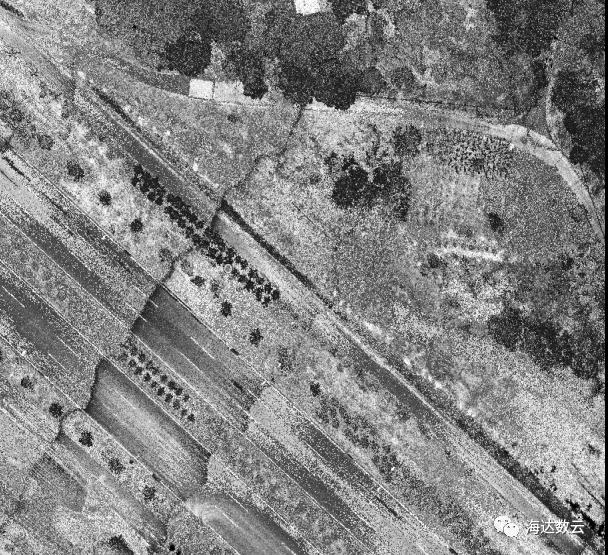

點云成果展示

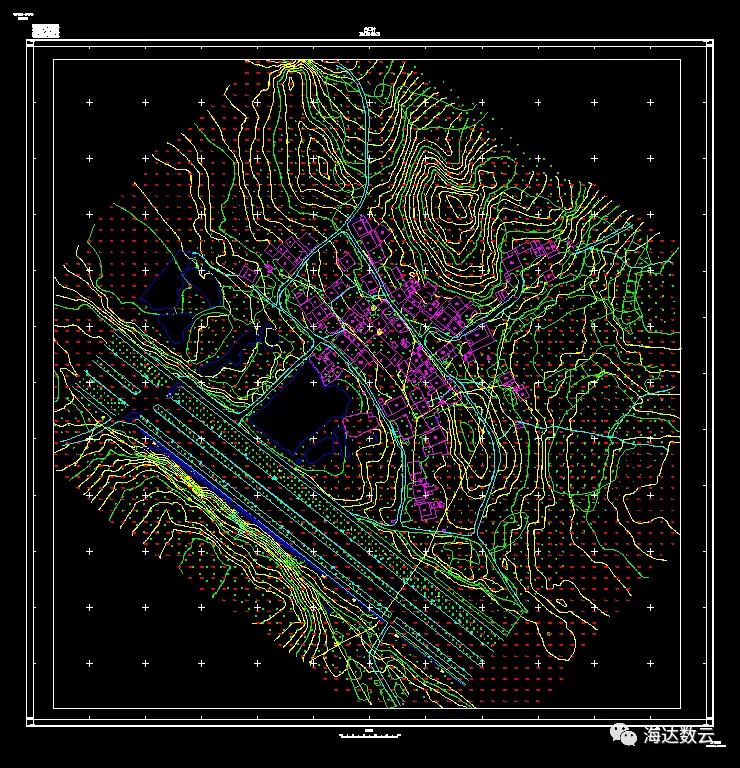

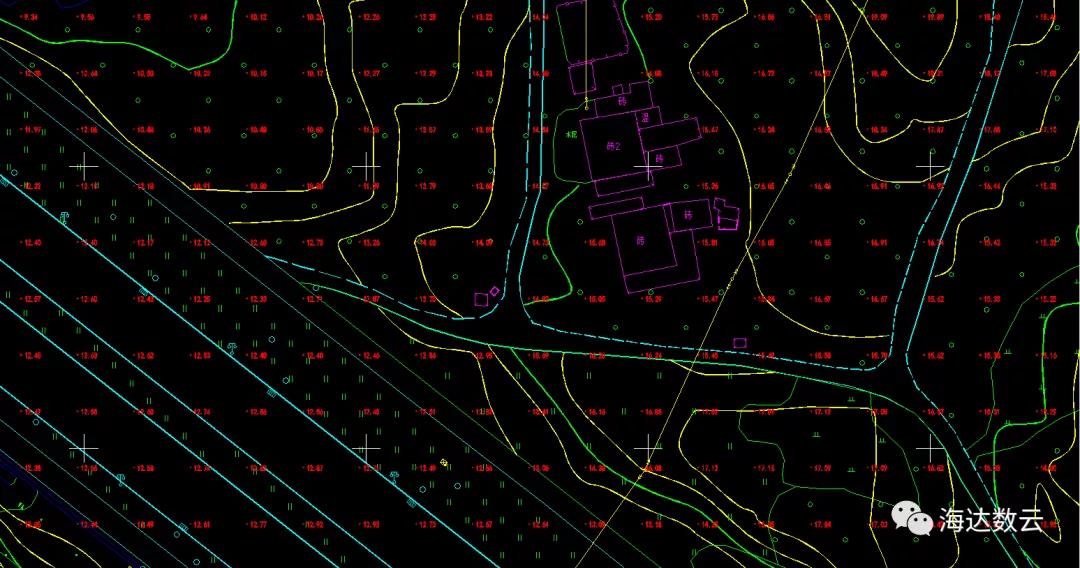

DLG成果展示

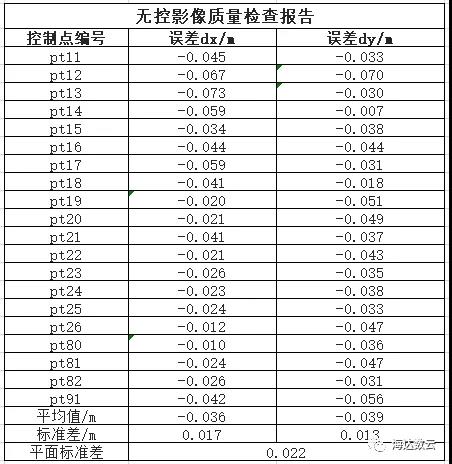

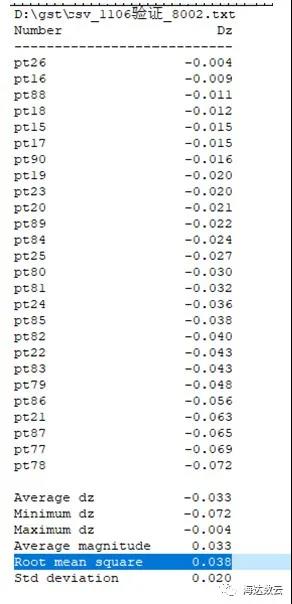

精度驗證報告
五、項目總結
常規測量手段耗時耗力，速度慢、成本高、效率低，且受自然和地理條件制約大，無人機搭載激光雷達具備機動靈活、使用便捷、維護簡單等特點，將在1:500、1:1000測繪領域得到越來越多的關注。
智喙PM-1500機載激光測量系統對比優勢：
高精度：無需地面相控點，點云成果絕對中誤差可達5cm以內，滿足1：500測圖；
高效率：續航時間40分鐘，單架次可完成1.2平方公里地形/10公里帶狀道路（300米帶寬兩條航帶）；
立體測圖：基于點云測圖軟件，包括立體、矢量、全景、2.5維等多個測圖模塊，進行點云數據點、線、面地物要素采集和高程框選，對地物快速繪制。
